仪表控件iAngularGaugeX的使用

程序开发 2023-09-09 13:12:07

仪表控件iAngularGaugeX的使用


角形刻度尺—角形刻度尺控件(Angular Gauge)是一个具有角形数据表达式的线形刻度尺图像控件,支持多达5种颜色断面和4种指示器样式,同样功能,查看角形对数刻度尺(AngularLogGauge)控件内容

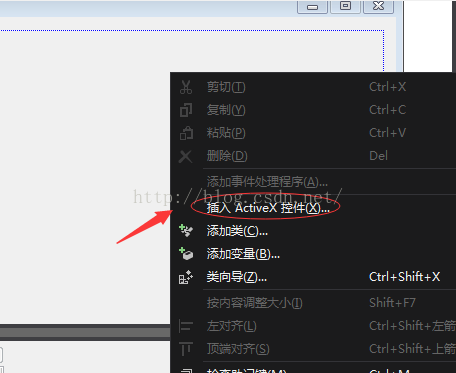

插入我们需要的ActiveX控件

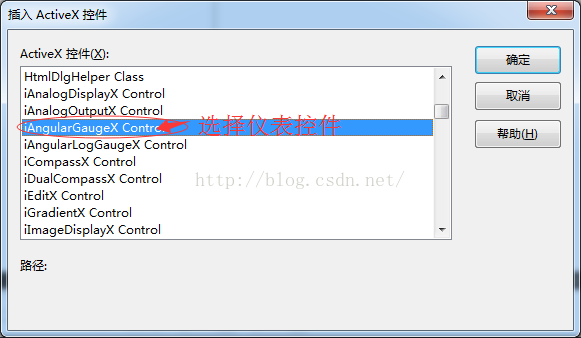

选择仪表控件iAngularGaugeX

(关于iAngularGaugeX和iAngularLogGaugeX的区别:前者仪表刻度均匀分布,后者非均匀分布,其他并无不同,按需取之)

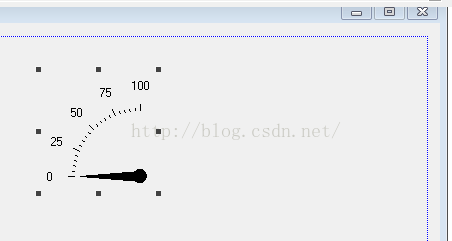

之后我们会看到一个很简单的仪表盘,没有任何颜色渲染,看起来有点“丑”:

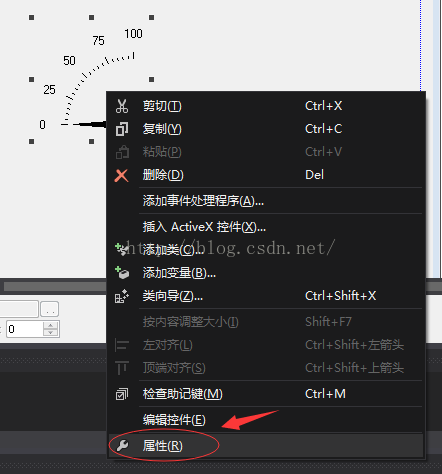

接下来我们修改它的属性,让它变得好看一点:

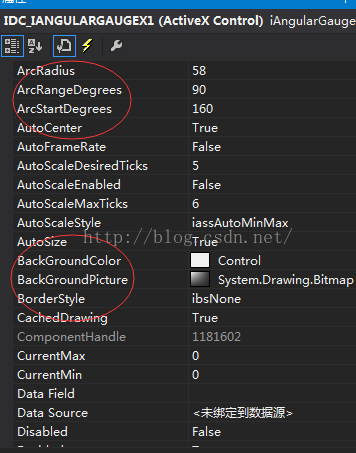

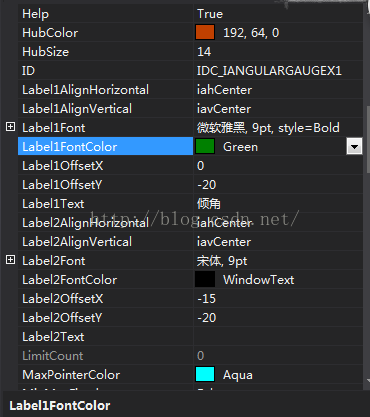

此处解释一些常用的属性含义:

ArcRadius                 :仪表半径,本处选择默认半径60

ArcRangeDegrees   :表盘角度范围,0~360度都可以选择

ArcStartDegrees      :表盘起始角度,180度即为正左方向

AutoCenter               :表盘位置,默认即可

AutoSize                     :表盘自动随控件范围改变而改变,默认False,本处修改为True

BackGroundColor    :表盘背景颜色

BackGroundPicture :背景图片

BorderStyle               :三种模式:凹入,凸出,正常




HubColor          :表盘中心颜色

HubSize             :表盘中心尺寸

Label1                :设置第一个文字(如果需要是该文字显现,需要在后面将ShowLable1属性改为True)

Label2                :同上

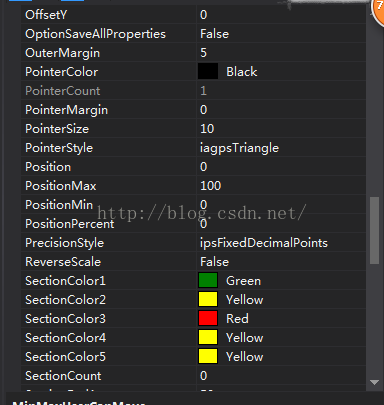

OuterMargin             :表盘距控件范围边缘距离(默认5,本处修改为0)

PointerColor              :指针颜色

PointerMargin          :表针顶端距刻度距离

PointerSize                :表针尺寸

PointerStyle               :表针类型(共有四种)

SectionColor              :表盘刻度背景色

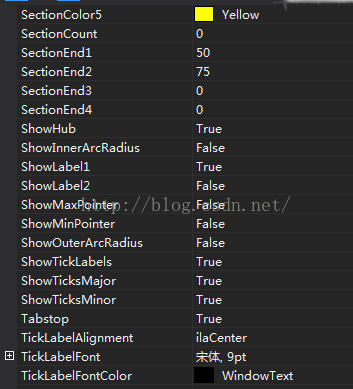

SectionCount            :片段取用数量

SectionEnd                 :片段结束为止

ShowHub                    :展现表针

ShowInnerArcRadius:展现表盘刻度内圈线

ShowLabel                 :显示文字

ShowMaxPointer     :显示表盘最大刻度点

ShowInnerArcRadius:展现表盘刻度外圈线

Tick                              :刻度属性设置(此处保持默认)


主要属性解释得差不多了,我们可以按照自己的想法去设置相应的属性。我们也可以通过程序来进行属性的设置,但考虑到此种方法并不简便,不适合初学者,此处就不赘述。

效果图:



接下来我将告诉大家如何转动我们的表针

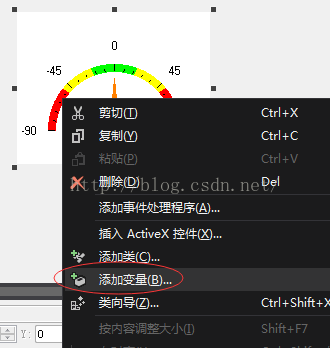

给仪表控件添加变量:

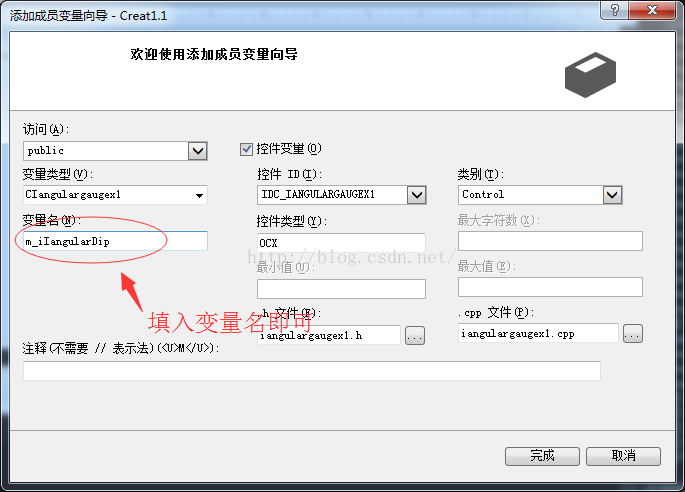

之后添加自己的变量名即可

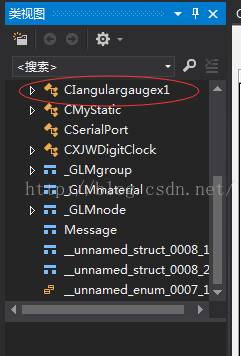

之后仪表的类也会被加入我们的程序中



这个类中有非常多的函数,但我们目前只需用到put_Position();




之后我们只需要添加这句代码m_iIangularDip.put_Position(45);就可以操作我们的表针的

效果图如下:



非常简便实用!

关于仪表的使用就先讲到这里,如果大家有不明白的地方可以写在评论里,我会抽空进行解答。
