emmm.......因为工作需要，所以要学习activiti工作流，初次学习，写个博客记录一下，下次再用就知道大概流程了。

1、安装插件

在idea里面，activiti的插件叫actiBPM，在插件库里面把它安装好，重启idea就行了。

2、新建一个maven项目，并更改pom.xml。pom中依赖如下：

    junitjunit4.12org.activitiactiviti-spring5.18.0org.activitiactiviti-engine5.18.0slf4j-apiorg.slf4jspring-beansorg.springframeworkjackson-core-aslorg.codehaus.jacksoncommons-lang3org.apache.commonscommons-lang3org.apache.commonsmysqlmysql-connector-java5.1.35


2、在src/main/resources下面新建一个BPMN文件

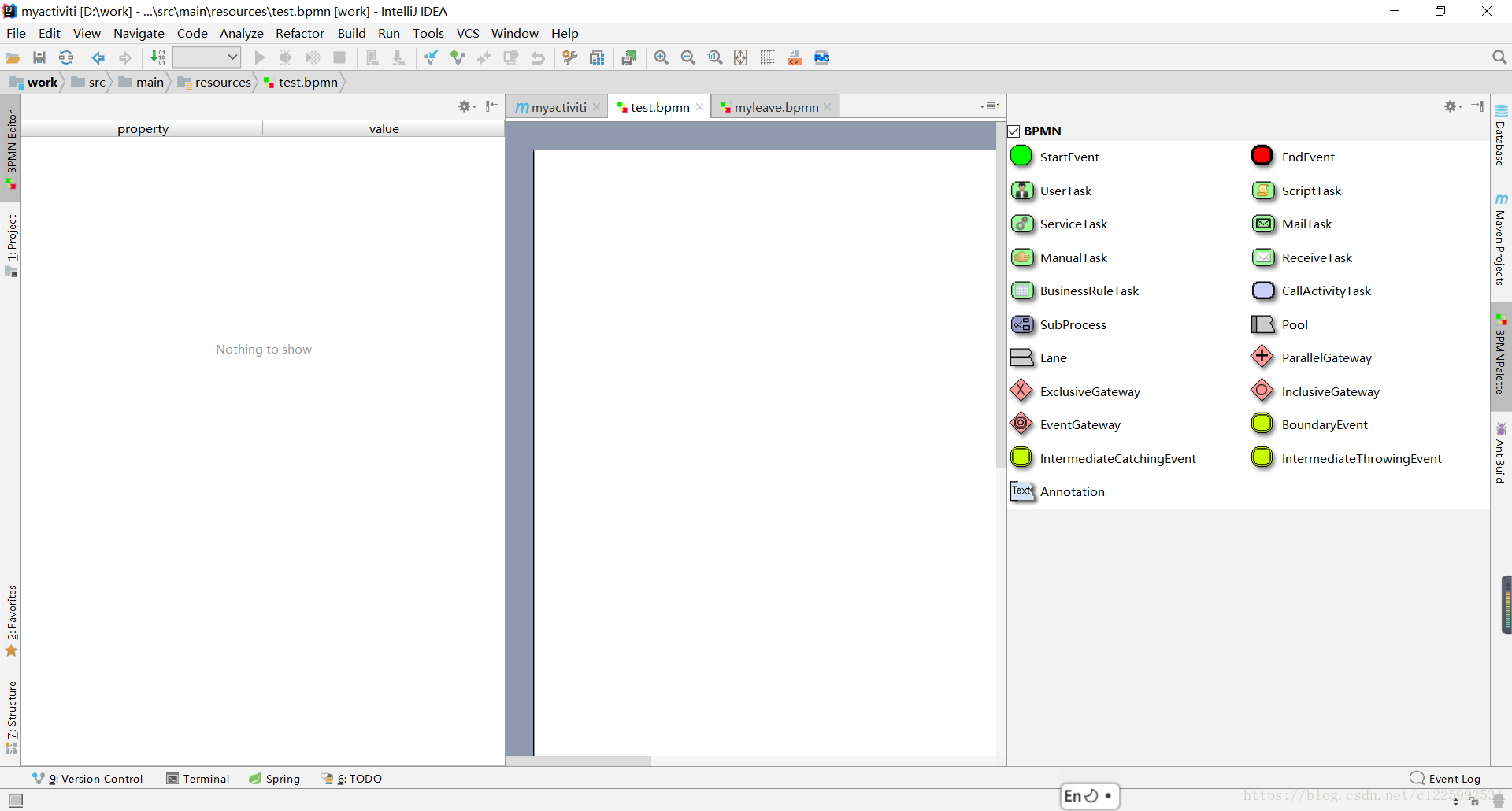

新建之后页面会变成如下图所示这样，中间是画布，右边是一些元素，左边是每个元素的一些详细信息，直接拖拽右边的元素就可以画流程了。

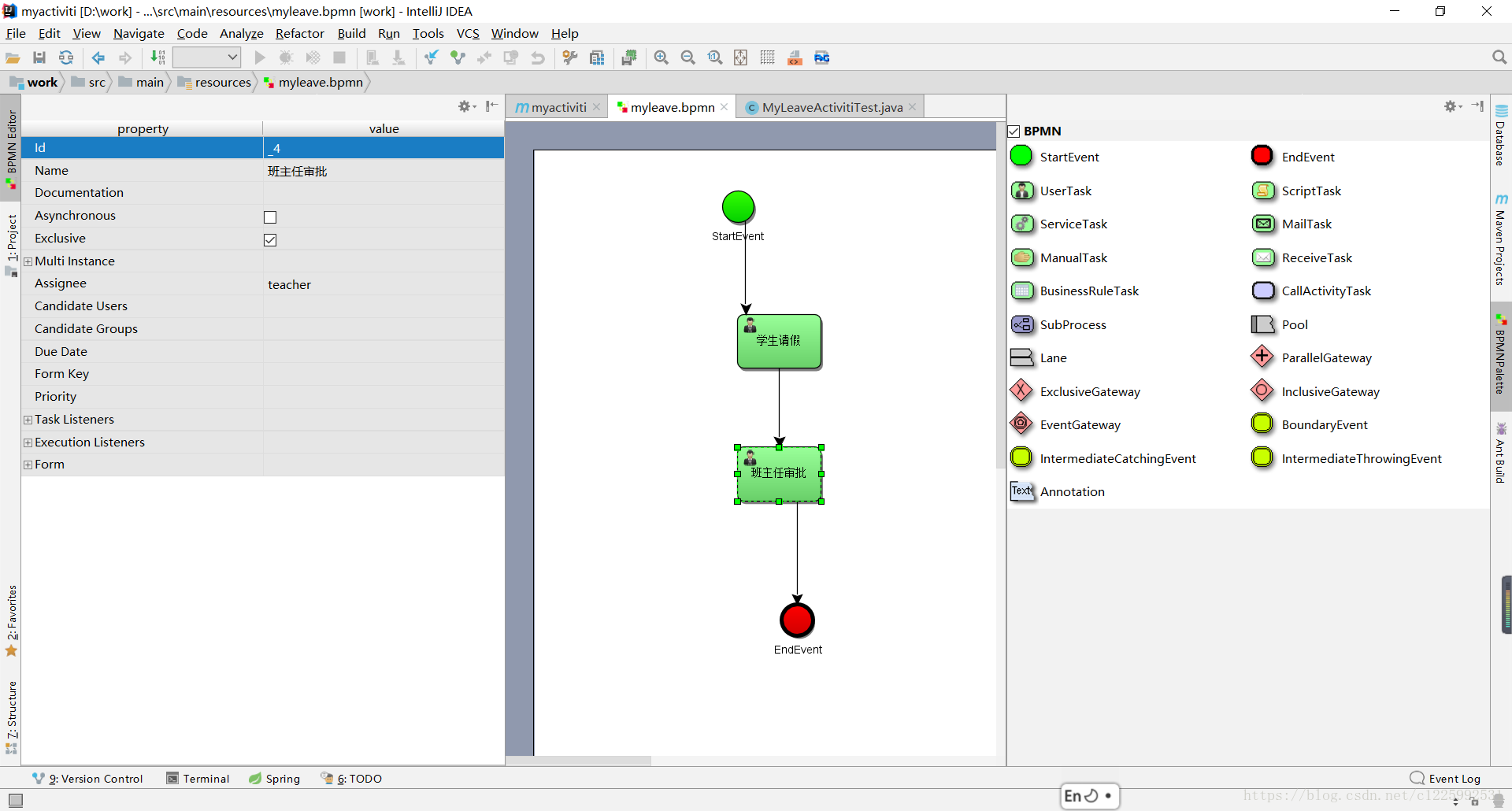

3、画完流程图之后要更改对应元素的name和assignee，我这里画的一个很简单的流程图，只用到了startEvent、endEvent和userTask。我的流程是做的学生请假的审批。如图：

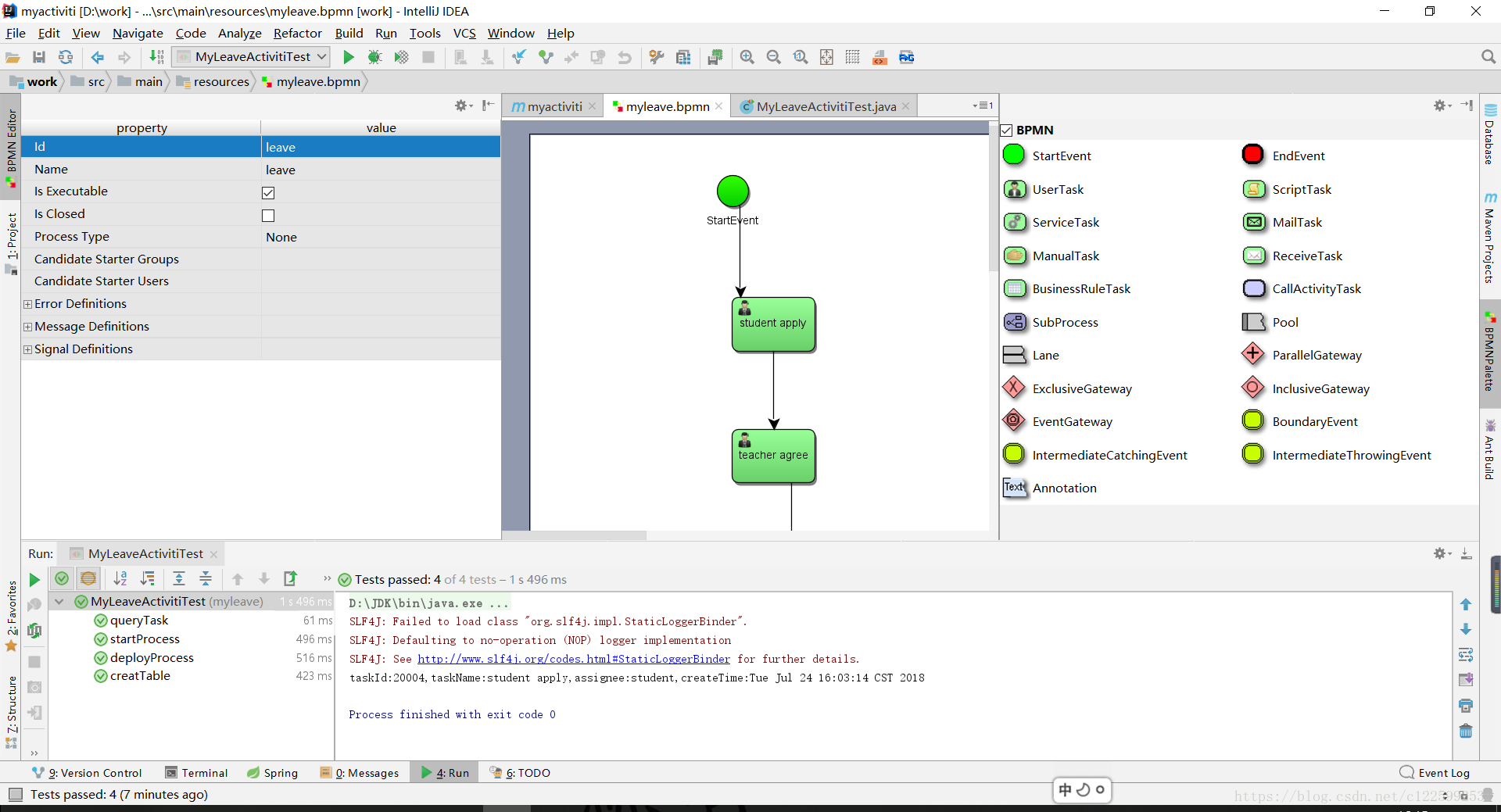

然后点击空白地方，把流程ID和名称改掉，如下图：

4、图画完之后，先把数据库建好，activiti会总动生成24张表，这24张表里面就存放了相关的工作流程，具体我还不是很清楚，这里先不多讲。

5、数据库建好之后得连接数据库，新建一个activiti.cfg.xml在resource下面。

6、新建一个java类，用来生成表。

package myleave;import org.activiti.engine.ProcessEngine;
 import org.activiti.engine.ProcessEngineConfiguration;
 import org.junit.Test;/*** @author jiang**/
 public class MyLeaveActivitiTest {@Testpublic void creatTable(){ProcessEngine processEngine = ProcessEngineConfiguration.createProcessEngineConfigurationFromResource("activiti.cfg.xml").buildProcessEngine();}
 }

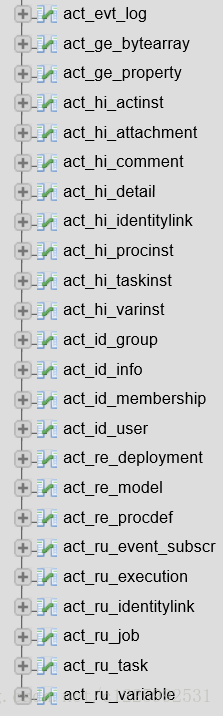

运行这个类之后数据库里面会生成24张表，因为我之前有看一些文章说是23张表，23-25张表都是有可能的，我这里是生成了24张表，多了一张act_evt_log，事件处理日志表。最主要的还是那23张表吧。

7、建表成功之后就可以开始部署流程了，部署之后就可以在act_re_procdef表中看到对相应的流程信息

    //部署流程@Testpublic void deployProcess(){RepositoryService repositoryService = processEngine.getRepositoryService();DeploymentBuilder builder = repositoryService.createDeployment();builder.addClasspathResource("myleave.bpmn");//bpmn文件的名称builder.deploy();}

这里运行之后可能出现编码的问题，org.activiti.bpmn.exceptions.XMLException: 3 字节的 UTF-8 序列的字节 3 无效

我百度了几个方法，用了一个很无语的方法解决的，就是把pbmn文件用其他的软件（比如notepad++打开）把utf-8改成utf8，这个方法很奇怪的能解决问题，但是好像问题源还是在idea，idea对bpmn的编码格式是GBK（如果我刚刚没看错的吧），这里要在idea里面修改一下。

8、启动流程。

    //启动流程@Testpublic void startProcess(){RuntimeService runtimeService = processEngine.getRuntimeService();runtimeService.startProcessInstanceByKey("leave");//流程的名称，也可以使用ByID来启动流程}

启动流程之后就会有相应的任务产生，存在act_ru_task表中，可以查看任务节点

    public void queryTask(){TaskService taskService = processEngine.getTaskService();//根据assignee(代理人)查询任务String assignee = "student";List tasks = taskService.createTaskQuery().taskAssignee(assignee).list();int size = tasks.size();for (int i = 0; i < size; i++) {Task task = tasks.get(i);}//首次运行的时候这个没有输出，因为第一次运行的时候扫描act_ru_task的表里面是空的，但第一次运行完成之后里面会添加一条记录，之后每次运行里面都会添加一条记录for (Task task : tasks) {System.out.println("taskId:" + task.getId() +",taskName:" + task.getName() +",assignee:" + task.getAssignee() +",createTime:" + task.getCreateTime());}}

初次学习，没有涉及业务表，只是把大概流程过了一遍。
