Android 手势检测实战 打造支持缩放平移的图片预览效果(上)

程序开发 2023-09-05 15:49:42
转载请标明出处: http://blog.csdn.net/lmj623565791/article/details/39474553,本文出自: 【张鸿洋的博客】

1、背景

现在app中,图片预览功能肯定是少不了的,用户基本已经形成条件反射,看到小图,点击看大图,看到大图两个手指开始进行放大,放大后,开始移动到指定部位~~~

我相信看图的整个步骤,大家或者说用户应该不希望被打断把~~~“我擦,竟然不能放大,什么玩意,卸了~~“ , "我擦,竟然不能移动,留有何用,卸了~~"。

哈~所以对于图片的预览,一来,我们要让用户爽;二来,我们作为开发者,也得知道如何实现~~~

2、概述

想要做到图片支持多点触控,自由的进行缩放、平移,需要了解几个知识点:Matrix , GestureDetector , ScaleGestureDetector 以及事件分发机制,ps:不会咋办,不会你懂的。

1、Matrix

矩阵,看深入了都是3维矩阵的乘啊什么的,怪麻烦的~~

其实这么了解下就行了:

Matrix

数据结构:3维矩阵;

内部存储:new Float[9] ; 内部就是个一维数组,内部9个元素;可以进行setValues(float[] values)进行初始化

每个元素代表的意思:

{MSCALE_X, MSKEW_X, MTRANS_X,  MSKEW_Y, MSCALE_Y, MTRANS_Y,  MPERSP_0, MPERSP_1, MPERSP_2
 };

字面上,应该能看出来哪个代表x方向缩放,哪个代表垂直方向的偏移量吧~~有不认识的3个,没事,请无视。

操作

比如你想要设置matrix的偏移量为200,100

你可以这么写:

Matrix transMatrix = new Matrix();float[] values = new float[] { 1.0, 0, 200, 0, 1.0, 100, 0, 0, 1.0 };transMatrix.setValues(values);
如果需要在旋转30度,放大两倍~~

这么写其实怪麻烦的~~

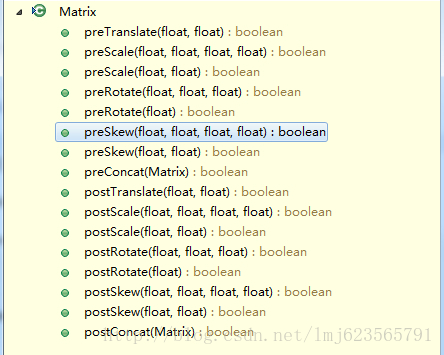

Matrix提供了一些常用的API:例如我们可以这么写:

Matrix transMatrix = new Matrix();transMatrix.postTranslate(200, 100);

如何获取值:

当然了,我们对一个Matrix进行了各种操作,一会postScale,一会postTranslate;那么现在如何获得当前的缩放比例:
前面说setValues可以初始化,那么getValues就能拿到当前矩阵的值,拿到的是个一维数组,9个元素;再通过下标取对应值就可以。

比如我想知道现在x方向缩放比例:

public final float getScale(){scaleMatrix.getValues(matrixValues);return matrixValues[Matrix.MSCALE_X];}

好了,知道这些就够了~~

2、GestureDetector

嗯,自己看API,能够捕捉到长按、双击什么的;用法会在例子中

3、ScaleGestureDetector

嗯,有点像继承来的,其实不是的,独立的一个类~用于检测缩放的手势~~~用法会在例子中

3、实战

为了大家更好的理解,我会独立出每个功能,最后再整合到一起~~也方面大家对每个API的使用的学习。

1、自由的缩放

需求:当图片加载时,将图片在屏幕中居中;图片宽或高大于屏幕的,缩小至屏幕大小;自由对图片进行方法或缩小;

代码不是很长,直接贴代码了:

package com.zhy.view;import android.content.Context;
 import android.graphics.Matrix;
 import android.graphics.drawable.Drawable;
 import android.util.AttributeSet;
 import android.util.Log;
 import android.view.MotionEvent;
 import android.view.ScaleGestureDetector;
 import android.view.ScaleGestureDetector.OnScaleGestureListener;
 import android.view.View;
 import android.view.View.OnTouchListener;
 import android.view.ViewTreeObserver;
 import android.widget.ImageView;public class ZoomImageView extends ImageView implements OnScaleGestureListener,OnTouchListener, ViewTreeObserver.OnGlobalLayoutListener{private static final String TAG = ZoomImageView.class.getSimpleName();public static final float SCALE_MAX = 4.0f;/*** 初始化时的缩放比例,如果图片宽或高大于屏幕,此值将小于0*/private float initScale = 1.0f;/*** 用于存放矩阵的9个值*/private final float[] matrixValues = new float[9];private boolean once = true;/*** 缩放的手势检测*/private ScaleGestureDetector mScaleGestureDetector = null;private final Matrix mScaleMatrix = new Matrix();public ZoomImageView(Context context){this(context, null);}public ZoomImageView(Context context, AttributeSet attrs){super(context, attrs);super.setScaleType(ScaleType.MATRIX);mScaleGestureDetector = new ScaleGestureDetector(context, this);this.setOnTouchListener(this);}@Overridepublic boolean onScale(ScaleGestureDetector detector){float scale = getScale();float scaleFactor = detector.getScaleFactor();if (getDrawable() == null)return true;/*** 缩放的范围控制*/if ((scale < SCALE_MAX && scaleFactor > 1.0f)|| (scale > initScale && scaleFactor < 1.0f)){/*** 最大值最小值判断*/if (scaleFactor * scale < initScale){scaleFactor = initScale / scale;}if (scaleFactor * scale > SCALE_MAX){scaleFactor = SCALE_MAX / scale;}/*** 设置缩放比例*/mScaleMatrix.postScale(scaleFactor, scaleFactor, getWidth() / 2,getHeight() / 2);setImageMatrix(mScaleMatrix);}return true;}@Overridepublic boolean onScaleBegin(ScaleGestureDetector detector){return true;}@Overridepublic void onScaleEnd(ScaleGestureDetector detector){}@Overridepublic boolean onTouch(View v, MotionEvent event){return mScaleGestureDetector.onTouchEvent(event);}/*** 获得当前的缩放比例* * @return*/public final float getScale(){mScaleMatrix.getValues(matrixValues);return matrixValues[Matrix.MSCALE_X];}@Overrideprotected void onAttachedToWindow(){super.onAttachedToWindow();getViewTreeObserver().addOnGlobalLayoutListener(this);}@SuppressWarnings("deprecation")@Overrideprotected void onDetachedFromWindow(){super.onDetachedFromWindow();getViewTreeObserver().removeGlobalOnLayoutListener(this);}@Overridepublic void onGlobalLayout(){if (once){Drawable d = getDrawable();if (d == null)return;Log.e(TAG, d.getIntrinsicWidth() + " , " + d.getIntrinsicHeight());int width = getWidth();int height = getHeight();// 拿到图片的宽和高int dw = d.getIntrinsicWidth();int dh = d.getIntrinsicHeight();float scale = 1.0f;// 如果图片的宽或者高大于屏幕,则缩放至屏幕的宽或者高if (dw > width && dh <= height){scale = width * 1.0f / dw;}if (dh > height && dw <= width){scale = height * 1.0f / dh;}// 如果宽和高都大于屏幕,则让其按按比例适应屏幕大小if (dw > width && dh > height){scale = Math.min(dw * 1.0f / width, dh * 1.0f / height);}initScale = scale;// 图片移动至屏幕中心mScaleMatrix.postTranslate((width - dw) / 2, (height - dh) / 2);mScaleMatrix.postScale(scale, scale, getWidth() / 2, getHeight() / 2);setImageMatrix(mScaleMatrix);once = false;}}}

1、我们在onGlobalLayout的回调中,根据图片的宽和高以及屏幕的宽和高,对图片进行缩放以及移动至屏幕的中心。如果图片很小,那就正常显示,不放大了~

2、我们让OnTouchListener的MotionEvent交给ScaleGestureDetector进行处理

@Overridepublic boolean onTouch(View v, MotionEvent event){return mScaleGestureDetector.onTouchEvent(event);}

3、在onScale的回调中对图片进行缩放的控制,首先进行缩放范围的判断,然后设置mScaleMatrix的scale值

现在的效果:

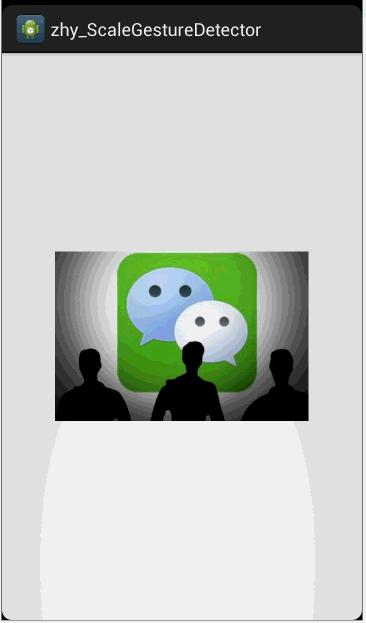

1、小于屏幕的宽和高

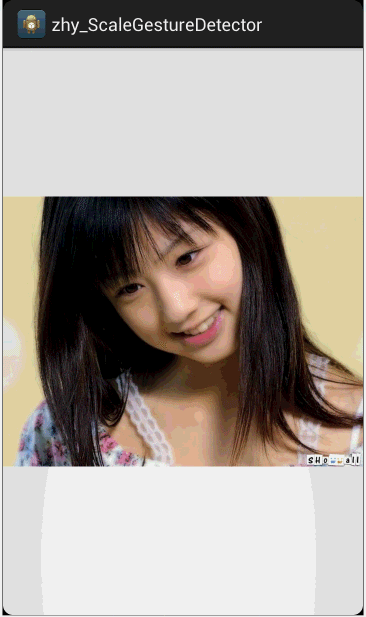

2、大于屏幕的宽和高


真机录的效果不太好~~凑合看~

现在已经能够~~~随意的放大缩小了~~~

源码点击下载

可是,可是,存在问题:

1、缩放的中心点,我们设置是固定的,屏幕中间

2、放大后,无法移动~

下面,我们先解决缩放的中心点问题,不能一直按屏幕中心么,像我这样的,我比较关注妹子的眼睛,我要放大那一块~~~

2、设置缩放中心

1、单纯的设置缩放中心

仅仅是设置中心很简单,直接修改下中心点 :

/*** 设置缩放比例*/mScaleMatrix.postScale(scaleFactor, scaleFactor,detector.getFocusX(), detector.getFocusX());setImageMatrix(mScaleMatrix);

但是,随意的中心点放大、缩小,会导致图片的位置的变化,最终导致,图片宽高大于屏幕时,图片与屏幕间出现白边;图片小于屏幕,但是不居中。

2、控制缩放时图片显示的范围

所以我们在缩放的时候需要手动控制下范围:

/*** 在缩放时,进行图片显示范围的控制*/private void checkBorderAndCenterWhenScale(){RectF rect = getMatrixRectF();float deltaX = 0;float deltaY = 0;int width = getWidth();int height = getHeight();// 如果宽或高大于屏幕,则控制范围if (rect.width() >= width){if (rect.left > 0){deltaX = -rect.left;}if (rect.right < width){deltaX = width - rect.right;}}if (rect.height() >= height){if (rect.top > 0){deltaY = -rect.top;}if (rect.bottom < height){deltaY = height - rect.bottom;}}// 如果宽或高小于屏幕,则让其居中if (rect.width() < width){deltaX = width * 0.5f - rect.right + 0.5f * rect.width();}if (rect.height() < height){deltaY = height * 0.5f - rect.bottom + 0.5f * rect.height();}Log.e(TAG, "deltaX = " + deltaX + " , deltaY = " + deltaY);mScaleMatrix.postTranslate(deltaX, deltaY);}/*** 根据当前图片的Matrix获得图片的范围* * @return*/private RectF getMatrixRectF(){Matrix matrix = mScaleMatrix;RectF rect = new RectF();Drawable d = getDrawable();if (null != d){rect.set(0, 0, d.getIntrinsicWidth(), d.getIntrinsicHeight());matrix.mapRect(rect);}return rect;}

在onScale里面记得调用:

/*** 设置缩放比例*/mScaleMatrix.postScale(scaleFactor, scaleFactor,detector.getFocusX(), detector.getFocusY());checkBorderAndCenterWhenScale();setImageMatrix(mScaleMatrix);

这样就好了,可以自由的放大任何地方,并且不会出现边界出现白边,也能很好的让图片显示在屏幕中间(当图片宽或高小于屏幕);

3、贴下布局文件



眼睛是心灵的窗户,咱们来放大看看,效果图:



好了,到此我们的图片随意的方法缩小~~~已经完成了~~~如果只需要缩放功能的,就可以拿去用了~

由于篇幅原因,下一篇将继续完善此View:

1、增加多点触控时移动

2、增加双击变大,双击变小

3、与ViewPager一起使用时的事件冲突问题


源码点击下载 (点击联通下载,部分选择电信无法下载)


----------------------------------------------------------------------------------------------------------
