Axure 9 实战案例，动态面板的应用 4.2，省市区三级联动下拉菜单（进阶版）
前言
Hello！欢迎来到Axure 9 实战案例教程专栏。点击了解课程简介>>
本次课程我们继续来学习一下，动态面板的应用。本篇我们来讲解一下，如何绘制省市区联动下拉菜单。
我们先来看看完成效果图，大家可以看到，省市区联动下拉菜单的交互主要包括：
①初始状态时，省份菜单显示，城市菜单和区县菜单不显示；
②选择省份时，城市菜单显示，区县菜单不显示；
③选择城市时，区县菜单显示；
④切换省份时，城市菜单复原，区县菜单不显示；
⑤切换城市时，区县菜单复原。
为了节省时间，这里提前把下拉菜单初稿准备好了。下面来给大家讲解一下设置联动交互的步骤。
第一步：创建动态面板

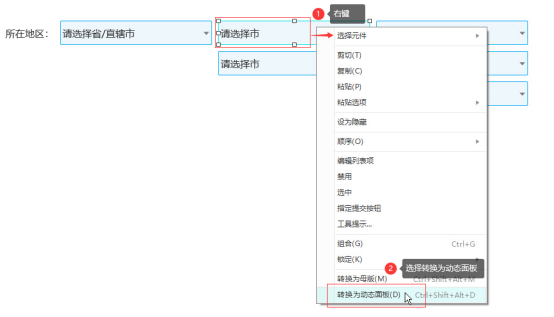

首先选中北京城市菜单，点击右键，在弹出菜单中选择转换为动态面板；然后把左侧栏切换为概要，将动态面板命名为城市（适当的命名，可方便分辨与查找元件）。
在动态面板State1上点击右键，在弹出菜单中选择添加状态，新增一个State2状态；将河北城市菜单，拖入State2，并在动态面板中拖动其对齐省份菜单。

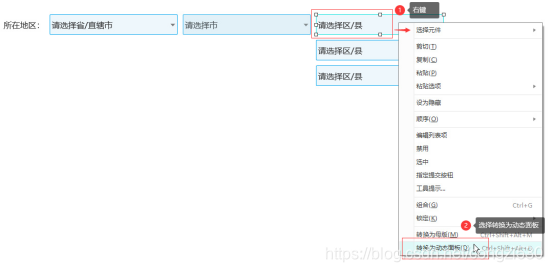

接着回到正常画布，选中北京区县菜单，点击右键，在弹出菜单中选择转换为动态面板；然后左侧栏的概要中，将动态面板命名为区县。
在区县动态面板的State1上点击右键，在弹出菜单中选择添加状态，新增2个状态为State2和State3；然后将石家庄区县菜单拖入State 2，将唐山区县菜单拖入State 3，并在动态面板中拖动其对齐省份菜单。
第二步：设置省份菜单的联动交互
首先回到正常画布，选中省份菜单，在右侧栏的交互中点击新建交互，再依次点击选项改变时_显示隐藏_城市动态面板，设置为隐藏；然后点击右上角的添加目标，选择区县动态面板（默认为隐藏），再点击完成。

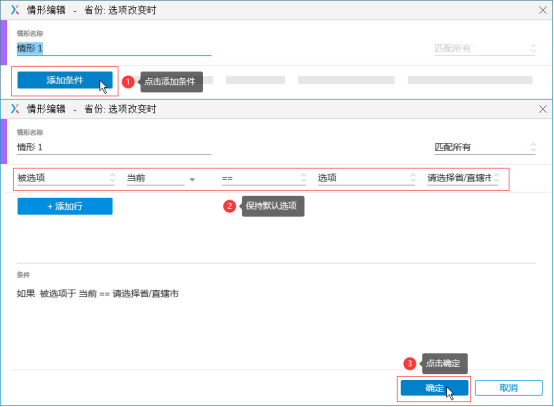

接着点击启用情形，在情形编辑弹窗上点击添加条件，保持各个菜单为默认项，再直接点击确定。
这里的交互是指，我们通过判断省份菜单的选项，来确定城市/区县菜单的显示状态：
①情形一，当选项为请选择省/直辖市时，隐藏城市菜单和区县菜单；
②情形二，当选项为北京时，显示城市菜单State 1（北京城市），区县菜单不显示；
③情形三，当选项为河北时，显示城市菜单State 2（河北城市），区县菜单不显示。

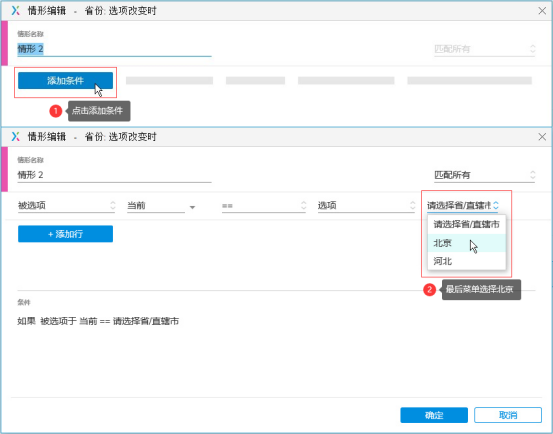

所以我们接着依照前面的步骤，来添加这第二种情形。首先点击选项改变时的添加情形，打开情形编辑窗，在弹窗中点击添加条件，最后的下拉菜单选择北京。
接着在右侧栏的情形2中，点击添加动作，再依次点击设置面板状态_城市动态面板，勾选如果隐藏则显示；然后再次点击添加动作，依次点击设置列表选中项_北京城市；再一次点击添加动作，依次点击显示隐藏_区县动态面板，设置为隐藏。

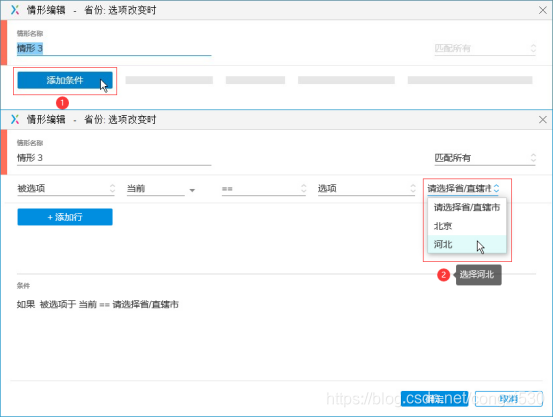

我们接着再添加第三种情形，点击选项改变时的添加情形，打开情形编辑窗，在弹窗中点击添加条件，最后的下拉菜单选择河北。
接着在右侧栏的情形3中点击添加动作，依次点击设置面板状态_城市动态面板，点击State菜单，选择State 2（河北城市），勾选如果隐藏则显示。
再次点击添加动作，依次点击设置列表选中项_河北城市；再一次点击添加动作，依次点击显示隐藏_区县动态面板，设置为隐藏。
第三步：设置北京城市菜单的联动交互

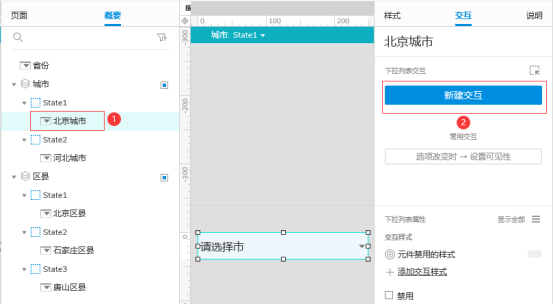

首先在左侧栏概要里选中北京城市，在右侧栏上点击新建交互，依次点击选项改变时_显示隐藏_区县动态面板，设置为隐藏。

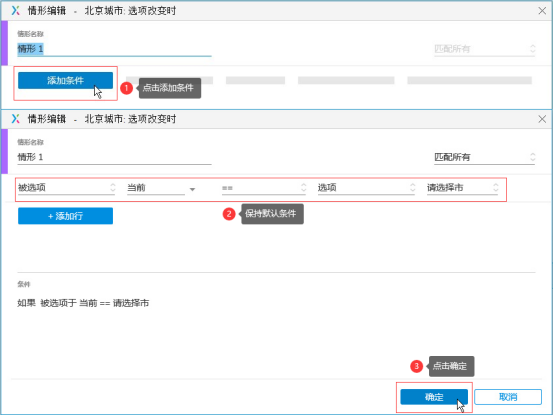

接着点击启用情形，打开情形编辑窗，在弹窗上点击添加条件，保持各个菜单为默认项，再直接点击确定。
这里的交互是指，我们通过判断城市菜单的选项，来确定区县菜单的显示状态：
①情形一，当选项为请选择市时，隐藏区县菜单；
②情形二，当选项为北京时，显示区县菜单。

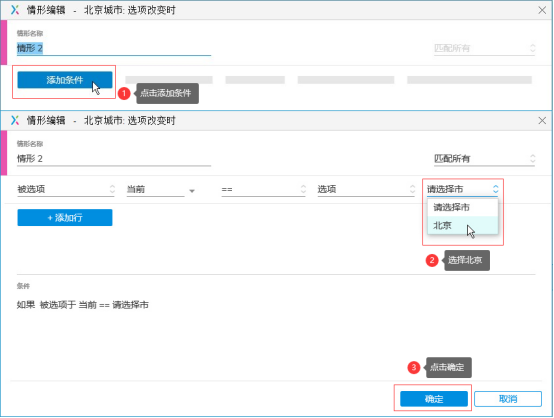

所以我们接着依照前面的步骤，来添加这第二种情形。首先点击选项改变时的添加情形，打开情形编辑窗，在弹窗中点击添加条件，最后的下拉菜单选择北京。
接着在右侧栏中点击添加动作，依次点击设置面板状态_区县动态面板，勾选如果隐藏则显示；再点击添加动作，依次点击设置列表选中项_北京区县，再直接点击确定。
第四步：设置河北城市菜单的联动交互

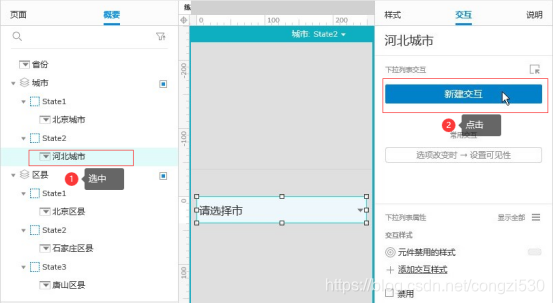

首先在左侧栏的概要里选中河北城市，在右侧栏上点击新建交互，再依次点击选项改变时_显示隐藏_区县动态面板，设置为隐藏。

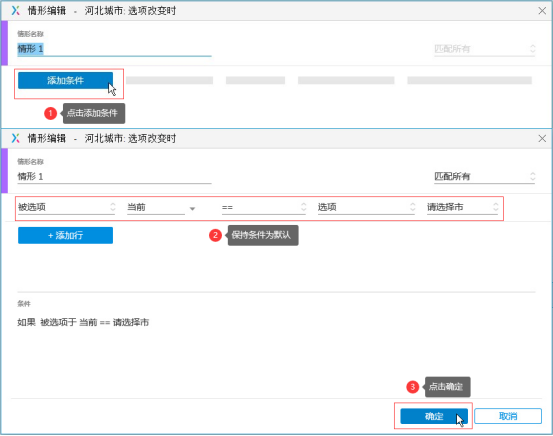

接着点击启用情形，打开情形编辑窗，在弹窗中点击添加条件，保持各个菜单为默认项，再直接点击确定。
与第三步一样，这里的交互是指，我们通过判断城市菜单的选项，来确定区县菜单的显示状态：
①情形一，当选项为请选择市时，隐藏区县菜单；
②情形二，当选项为石家庄时，显示石家庄区县菜单；
③情形三，当选项为唐山时，显示唐山区县菜单。

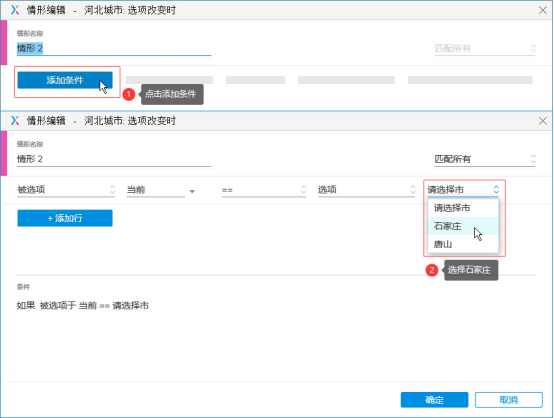

所以我们接着依照前面的步骤，来添加第二种情形。首先点击添加情形，打开情形编辑弹窗，在弹窗中点击添加条件，最后的下拉菜单选择石家庄。
接着在情形2上点击添加动作，依次点击设置面板状态_区县动态面板，点击State菜单，在弹出菜单中选择State 2（石家庄区县），勾选如果隐藏则显示；再点击添加动作，依次点击设置列表选中项_石家庄区县，然后直接点击确定。

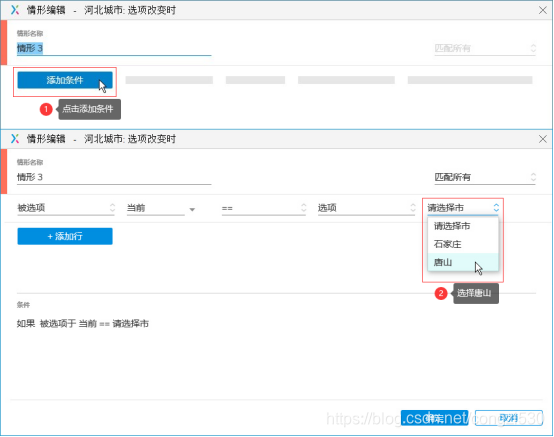

我们接着添加第三种情形，首先点击添加情形，打开情形编辑窗，在弹窗中点击添加条件，最后的下拉菜单选择唐山。
接着在情形3上点击添加动作，依次点击设置面板状态_区县动态面板，点击State菜单，在弹出菜单中选择State 3（唐山区县），再勾选如果隐藏则显示；再次点击添加动作，依次点击设置列表选中项_唐山区县，然后直接点击确定。
第五步：隐藏城市/区县菜单
首先回到正常画布，选中城市动态面板和区县动态面板，然后设置为隐藏。
结语
OK了，一个省市区联动菜单就绘制完成了。以上就是本次课程的全部内容，你学会了吗？如果有不理解的地方，可以下载文末的课件继续学习哦。
在线预览
效果图在线预览：https://u.pmdaniu.com/L8A5p
相关课件
为了帮助各位同学，能快速理解和练习Axure案例，本专栏每篇教程都会提供RP格式课件下载。
课件整包链接：
https://item.taobao.com/item.htm?id=631599964711
链接长期有效。
