Android canvas绘制方法

canvas绘制分为如下几类：



一、几何图形绘制

1. drawLine

简单的绘制一条线

canvas.drawLine(startX, startY, endX, endY, paint)


2. drawLines

如果你想要绘制多条线，相比于多次执行drawLine，我们推荐使用drawLines来完成，我们只需要提供一个坐标值的平面float数组列表，如下所示。

canvas.drawLines(floatArrayOf(startFirstX, startFirstY, endFirstX, endFirstY,startSecondX, startSecondY, endSecondX, endSecondY),paint)


3. drawPoint

虽然您可以通过以相同的起点和终点坐标画一条线来画点，这是一种技巧。我们可以使用专门提供的绘制点的方法，drawPoint函数。

canvas.drawPoint(coordinateX, coordinateY, paint)


4. drawPoints

和lines一样，你可以通过提供一个平面坐标数组来绘制多个点。

canvas.drawPoints(floatArrayOf(startX, startY,startSecondX, startSecondY),paint)


5. drawRect

使用坐标或Rect类绘制矩形。

canvas.drawRect(Rect(startX, topY, endX, bottomY), paint)


6. drawRoundRect

如果你想要绘制一个圆角矩形，可以使用drawRoundRect，它和drawRect法法很像，但是增加了两个参数radiusX和radiusY来定义圆角的弯曲程度。

canvas.drawRoundRect(rect, radiusX, radiusY, projectResources.paint)


如果radiusX等于radiusY，它将绘制均匀的圆角。

当radiusX = radiusY时，它将具有常规的圆角，如下所示:

如果radiusX 大于 radiusY 时，就会出现下面这样的效果：

如果radiusX 小于 radiusY 时，又变成了这样：

7. drawCircle

drawCircle非常简单，它只需要一个圆心坐标和半径。

canvas.drawCircle(centerCoordinateX, centerCoordinateY,radius,paint)


8. drawOval

不像绘制圆形那样，绘制椭圆时，我们不需要提供半径，而是提供一个rect，然后椭圆就会被正确绘制

canvas.drawOval(rect, paint)


9. drawArc

绘制弧形和绘制椭圆时一样的机制，使用rect，它还增加了几个参数:startAngle，sweepAngle和useCenter。

canvas.drawArc(rect, startAngle, sweepAngle, useCenter, paint)


对于startAngle，将rect的中间端作为起点，即顺时针90°。从那里开始，startAngle被认为是0°。然后从startAngle计算sweepAngle。两者都使用角度度°值。

useCenter是一个布尔变量，用于确定圆弧是否连接到中心。下图说明了useCenter为false和true之间的区别。

useCenter = false:

useCenter = true :



@Overrideprotected void onDraw(Canvas canvas) {//绘制弧线区域RectF rect = new RectF(0, 0, 100, 100);canvas.drawArc(rect, //弧线所使用的矩形区域大小0,  //开始角度90, //扫过的角度false, //是否使用中心paint);}

protected void onDraw(Canvas canvas) {//绘制弧线区域RectF rect = new RectF(0, 0, 100, 100);canvas.drawArc(rect, //弧线所使用的矩形区域大小0,  //开始角度90, //扫过的角度true, //是否使用中心paint);}

两图对比我们可以发现，当 drawArcs(rect,startAngel,sweepAngel,useCenter,paint)中的useCenter为false时，弧 线区域是用弧线开始角度和结束角度直接连接起来的，当useCenter为true时，是弧线开始角度和结束角度都与中心点连接，形成一个扇形。

10. drawPath

有时候，我们想画一些不限于普通几何线的东西，我们可以使用drawPath，这里的Path是一个包含了我们想要绘制路径的一个对象，它由铅笔画和移动之类的功能如moveTo和lineTo组成。

以下是我们绘制十字标记的路径的示例

val path = Path()
 path.moveTo(startX, topY)
 path.lineTo(endX, bottomY)
 path.moveTo(startX, bottomY)
 path.lineTo(endX, topY)
 canvas.drawPath(path, paint)


drawPath是一个非常有用的功能。许多人使用它在Android中制作绘图应用程序。

11. drawVertices

这是一个相对复杂的函数，它以最小的点绘制三角形或顶点。例如，使用六个坐标，一个可以绘制四个三角形:

二、文本绘制

12. drawText

在Android中，我们一般使用TextView 来显示文本，但是如果你要更好的控制文本的话，如：动态更换，精准定位等等。Canvas的drawText就派上了用场。

方法如下，有text，coordinate和paint。

canvas.drawText(text, coordinateX, coordinateY, paintText)


13. Draw StaticLayout

drawText有局限性。它不会将较长的单词包装到第二行。它也不处理/n进位返回

因此，我们需要一个可将长字换行的文本到第二行来绘制的StaticLayout 。

StaticLayout实际上并不是Canvas的绘制函数，而是将自身绘制到画布中。下面是它的绘制方式：

val staticLayout =StaticLayout.Builder.obtain(TEXT, 0, TEXT.length, textPaint, width).build()canvas.save()
 canvas.translate(coordinateX, coordinateY)
 staticLayout.draw(canvas)
 canvas.restore()


结果如下：

Staticlayout的构造函数：

public StaticLayout(CharSequence source, TextPaint paint, int width, Alignment align, float spacingmult, float spacingadd, boolean includepad) {super((CharSequence)null, (TextPaint)null, 0, (Alignment)null, 0.0F, 0.0F);throw new RuntimeException("Stub!");
 }public StaticLayout(CharSequence source, int bufstart, int bufend, TextPaint paint, int outerwidth, Alignment align, float spacingmult, float spacingadd, boolean includepad) {super((CharSequence)null, (TextPaint)null, 0, (Alignment)null, 0.0F, 0.0F);throw new RuntimeException("Stub!");
 }public StaticLayout(CharSequence source, int bufstart, int bufend, TextPaint paint, int outerwidth, Alignment align, float spacingmult, float spacingadd, boolean includepad, TruncateAt ellipsize, int ellipsizedWidth) {super((CharSequence)null, (TextPaint)null, 0, (Alignment)null, 0.0F, 0.0F);throw new RuntimeException("Stub!");
 }

source：文本内容

paint：画笔

width：文本内容长度超过该数值则换行

align：对齐方式

spacingmult：行距，表示字体高度的倍数，默认是1，小于1则是减少行距，大于则是增加行距

spacingadd：行距，表示行间距增加的距离（与spacingmult配合使用）

includepad：是否留白

其中paint可以设置字体类型，setTypeface（），不同字体类型有着不同的绘制规则。

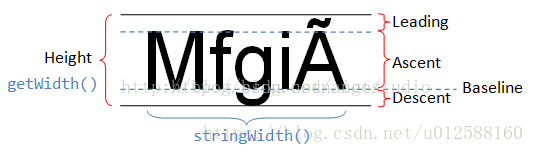

重要的属性有：

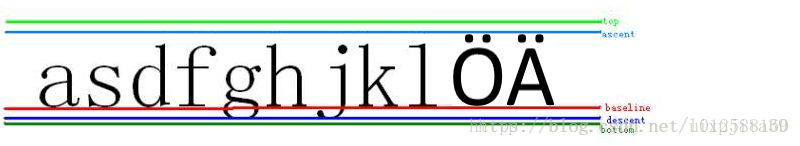

top，bottom，ascent，descent，baseline

通过Paint.getFontMetricsInt()可以获取到这些值，例如：mPaint.getFontMetricsInt().baseline

14. drawPosText

drawPosText使每个字符都可以放置在指定位置。在下面，单词fly被写在不同的Y位置。

API如下所示：

val posArray = listOf(x1, y1, x2, y2, x3, y3 ...).toFloatArray()
 canvas.drawPosText(TEXT, startIndex, endIndex, posArray, paint)


提供的坐标点必须至少与要绘制的字母相同，否则将崩溃。

@Overrideprotected void onDraw(Canvas canvas) {//按照既定点 绘制文本内容canvas.drawPosText("Android777", new float[]{10,10, //第一个字母在坐标10,1020,20, //第二个字母在坐标20,2030,30, //....40,40,50,50,60,60,70,70,80,80,90,90,100,100}, paint);}

15. drawTextOnPath

在绘制文本的基础上加上一个路径，我们就可以沿着提供的path来绘制文本，x和y的位置相对于path给定的位置。

canvas.drawTextOnPath(TEXT, path, x, y, paint)


下面是一个V字行的路径，我们沿着path绘制文本。



16. drawTextRun

这个绘制方法就有点复杂了，因为它通常不与英语单词一起使用。它仅适用于其字母根据周围字母的可见性而绘制不同的语言。

三、颜色绘制

17. drawRGB

这个方法仅是在画布canvas上绘制颜色，这对于设置背景色非常有用

canvas.drawRGB(red, green, blue)
 // Each is between 0 and 255, where 0 is not there, and 255 is full.
 // When alpha is 255, it is opaque, and 0 is transparent.


18. drawARGB

和drawRGB相似，drawARGB增加了使颜色有透明度的能力。

canvas.drawARGB(alpha, red, green, blue)
 // When alpha is 255, it is opaque, and 0 is transparent.


这对于设置正面颜色并使后面的项目变暗很有用。

正常图片：

设置了红色透明度的图片：

19. drawColor

使用这个方法，我们可以使用颜色资源来代替ARGB颜色，用下面这个API:

canvas.drawColor(context.getColor(R.color.colorPrimary))


20. drawPaint

有时，我们喜欢画一些奇特的颜色，代替使用ARGB或资源颜色，我们可以创建一个Paint对象。下面是一个示例：

val gradientPaint by lazy {Paint().apply {shader = RadialGradient(width/2f,height/2f,height/2f,Color.GREEN,Color.RED,Shader.TileMode.MIRROR)}
 canvas.drawPaint(gradientPaint)


四、图片绘制

21. drawBitmap

给一个bitmap，我们可以将它绘制到画布上

private val bitmap by lazy {BitmapFactory.decodeResource(resources, R.drawable.image)
 }
 canvas.drawBitmap(bitmap, sourceRect, destRect, paint)


必须的参数是bitmap 和 destRect:

可选择的参数(可以为null)是sourceRect 和paint：

22. drawPicture

如果你想要绘制的东西组合在一起，并且要多次执行，并且您不希望处理变慢并且必须重新绘制每个时间，则可以将整个图形放入“图片（Picture）”中。

下面是一个简单的示例，其中我们将图形存储到图片中：

private val picture by lazy {val picture = Picture()val pCanvas = picture.beginRecording(width, height)pCanvas.drawBitmap(bitmap, null, rect, null)picture.endRecording()picture
 }


需要时，只需执行这行代码：

canvas.drawPicture(picture)


这样可以加快整个绘制过程的速度，以完成需要一遍又一遍的绘制。

23. drawBitmapMesh

这是为了操纵绘制的位图图像。给定一个图像，我们可以在图像内设置坐标，然后将一个点平移到另一个位置，从而转换它的图像。

例如。下图的中心X，Y显示在白线横截面中。

然而，使用drawBitmapMesh，我们可以移动坐标并相应地变换图像。
